4．1 總 說 明

4．1．1 總說明應包括項目概況、建設規模與產品方案、全廠生產總流程、主要原輔材料和公用工程情況、廠址周邊情況、企業體制及定員、建設進度、主要技術經濟指標、存在問題及建議等。
4．1．2 項目概況應包括項目總體情況、建設性質、設計依據、設計范圍及分工、設計原則、工廠組成等。
4．1．3 建設規模與產品方案應包括建設規模、產品方案和產品規格。
4．1．4 全廠生產總流程，可用方框圖形式闡述全廠生產總流程。
4．1．5 主要原輔材料和公用工程情況應闡述主要原輔材料的規格、消耗和來源，以及公用工程系統主要技術參數、消耗和來源。
4．1．6 廠址周邊情況應闡述總圖位置和動力來源。
4．1．7 企業體制及定員應包括企業組織體制、生產班制、年工作日(小時)、定員等，并應編寫定員表。
4．1．8 建設進度應闡述建設工期和項目實施進度安排。
4．1．9 主要技術經濟指標，可按表4．1．9采用。

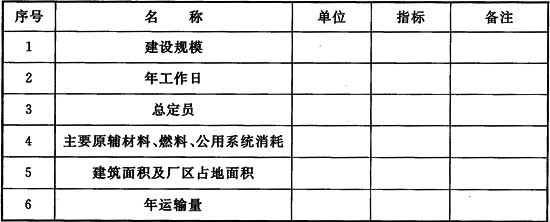

表4．1．9 主要技術經濟指標

4．1．10 存在問題及建議，可按實際情況說明設計存在問題并提出建議。

4．2 總圖運輸

4．2．1 總圖運輸初步設計文件內容應包括設計說明和設計圖紙。
4．2．2 設計說明應包括下列內容：
    1 概述：應包括區域位置及交通運輸、基礎設施條件、自然概況、設計范圍及內容。
    2 設計依據：應包括總圖專業設計遵循的主要規范及標準、建設規劃要求，以及項目建設地對總平面布局、周邊環境、空間處理、交通組織、環境保護、安全衛生等方面的特殊要求。
    3 總平面布置應主要包括總平面布置原則、工廠組成、平面布置、廠區消防。
    4 豎向布置應包括豎向布置原則、豎向布置方式、土方工程。
    5 道路交通與運輸應包括廠區道路、運輸?shù)取?/span>
    6 廠區綠化應闡述綠化布置原則、綠化面積、綠地率等。
    7 主要技術經濟指標，可按表4．2．2采用。

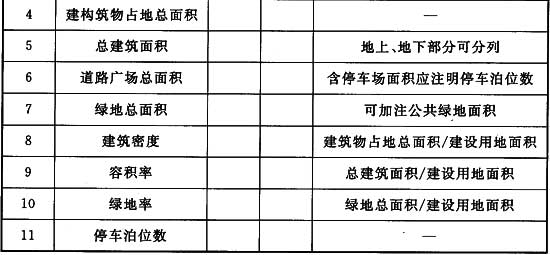

表4．2．2 總圖主要技術經濟指標

    8 存在問題及建議，可按實際情況說明設計存在問題并提出建議。
4．2．3 設計圖紙應包括區域位置圖、總平面圖及豎向布置圖。
